T Connector through Al Tube & Tap Al Conductor

Name: T Connector through Al Tube & Tap Al Conductor
Brand: A-1 Electricals
Availability: InStock

T connector for through aluminium tube and tap aluminium conductor applications in substations.

Material: Al Alloy

Finish: Natural or Electro Tinned

ISO 9001:2015

Quality System

CE / RoHS

Compliant

IEC Tested

Certified

Technical Specifications

Material: Al Alloy

Finish: Natural or Electro Tinned

Type A (Long Body)

Amm Min. (mm²)	Amm Max. (mm²)	ΦB (mm)	C (mm)	D (mm)	E (mm)
110	145	30	85	67	131
160	180	30	85	67	131
190	280	30	98	67	145
290	380	30	98	67	145
450	545	30	107	67	155
590	635	30	107	67	155
160	180	40	98	75	141
190	280	40	98	75	153
290	380	40	98	75	153
450	545	40	107	75	162
590	635	40	107	75	162
190	280	50	98	80	159
290	380	50	98	80	159
450	545	50	107	80	168
590	635	50	107	80	168

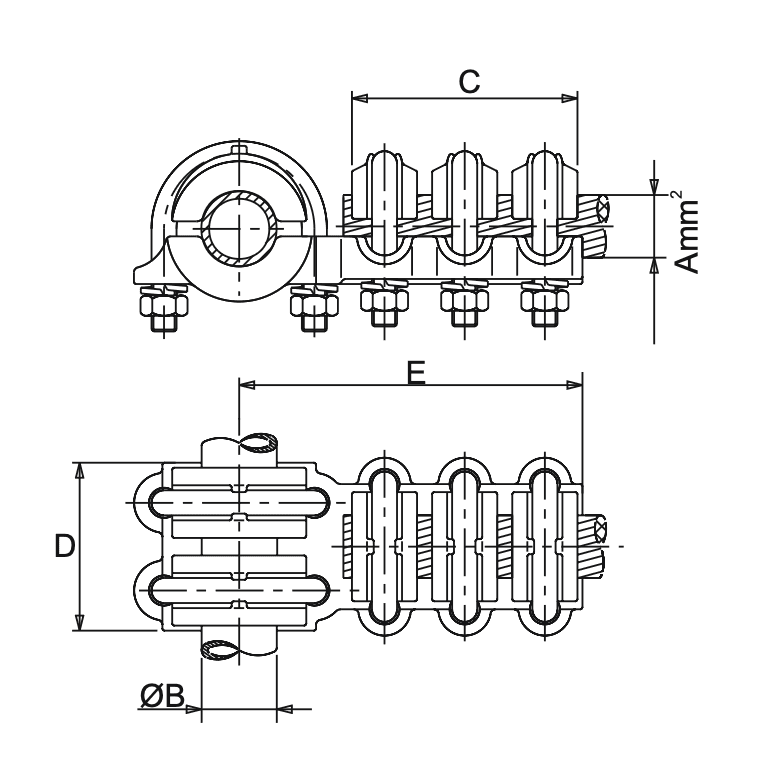

Technical Drawing

Type B (Compact Body)

Amm Min. (mm²)	Amm Max. (mm²)	ΦB (mm)	C (mm)	D (mm)	E (mm)
110	145	30	85	67	98
160	180	30	85	67	98
190	280	30	98	67	102
290	380	30	98	67	108
450	545	30	107	67	114
590	635	30	107	67	114
160	180	40	98	75	106
190	280	40	98	75	110
290	380	40	98	75	116
450	545	40	107	75	122
590	635	40	107	75	122
190	280	50	98	80	117
290	380	50	98	80	123
450	545	50	107	80	129
590	635	50	107	80	129

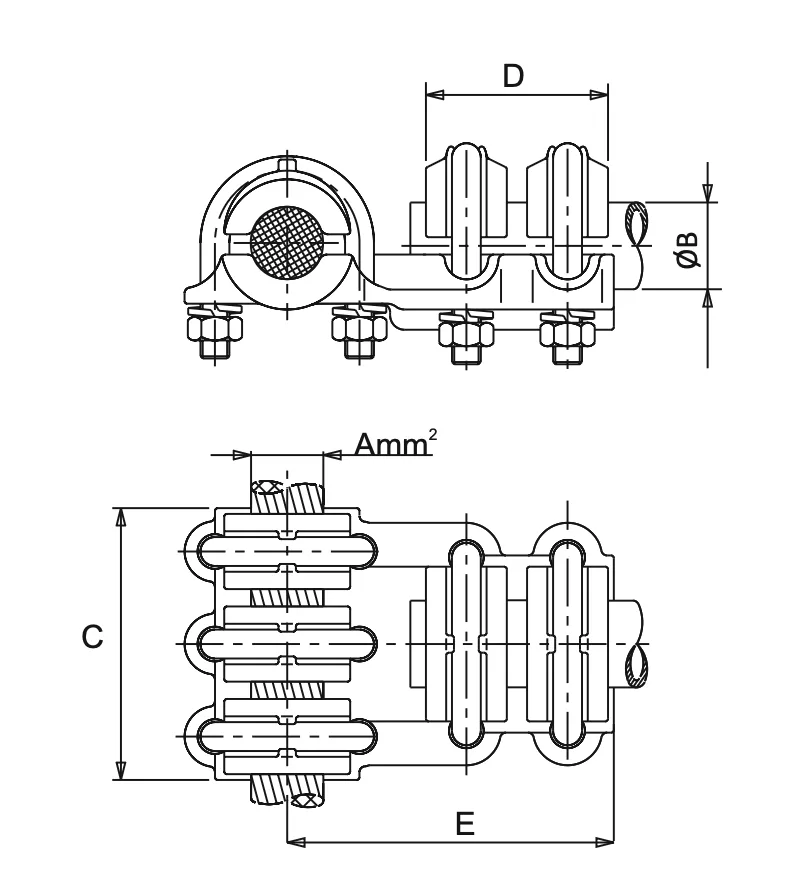

Technical Drawing
