Straight Connector Stud to Al Conductor

Name: Straight Connector Stud to Al Conductor
Brand: A-1 Electricals
Availability: InStock

Straight connector stud for aluminium conductor applications with multiple conductor diameter combinations.

Material: Al Alloy

Finish: Natural or Electro Tinned

ISO 9001:2015

Quality System

CE / RoHS

Compliant

IEC Tested

Certified

Technical Specifications

Material: Al Alloy

Finish: Natural or Electro Tinned

Type A

ΦA (mm)	ΦB Min. (mm)	ΦB Max. (mm)	C (mm)	D (mm)	E (mm)
16	12	15	180	92	82
16	16	19	180	92	82
16	20	23	180	92	82
20	24	26	180	92	82
20	12	15	180	92	82
20	16	19	180	92	82
25	20	23	180	92	82
20	24	26	180	92	82
20	27	30	180	92	82
25	12	15	180	92	82
25	33	35	180	92	82
25	20	23	180	92	82
25	24	26	180	92	82
25	27	30	180	92	82
30	12	15	180	92	82
30	16	19	180	92	82
30	20	23	180	92	82
30	24	26	180	92	82
30	27	30	180	92	82
16	31	32	202	107	85
16	33	35	202	107	85
16	36	39	202	107	85
20	31	32	202	107	85
20	33	35	202	107	85
20	36	39	202	107	85
25	31	32	202	107	85
25	33	35	202	107	85
25	36	39	202	107	85
25	40	43	202	107	85
30	31	32	202	107	85
30	33	35	202	107	85
30	36	39	202	107	85
30	40	43	202	107	85
40	12	15	202	107	85
40	16	19	202	107	85
40	20	23	202	107	85
40	24	26	202	107	85
40	27	30	202	107	85
40	31	32	202	107	85
40	33	35	202	107	85
40	36	39	202	107	85
40	40	43	202	107	85
50	16	19	195	100	82
50	20	23	195	100	82
50	24	26	195	100	82
50	27	30	195	100	85
50	31	32	198	100	85
50	33	35	198	100	85
50	36	39	198	100	85
50	40	43	198	100	82
60	16	19	195	100	82
60	20	23	195	100	82
60	24	26	195	100	82
60	27	30	195	100	82
60	31	32	200	100	85
60	33	35	200	100	85
60	36	39	200	100	85
60	40	43	200	100	85

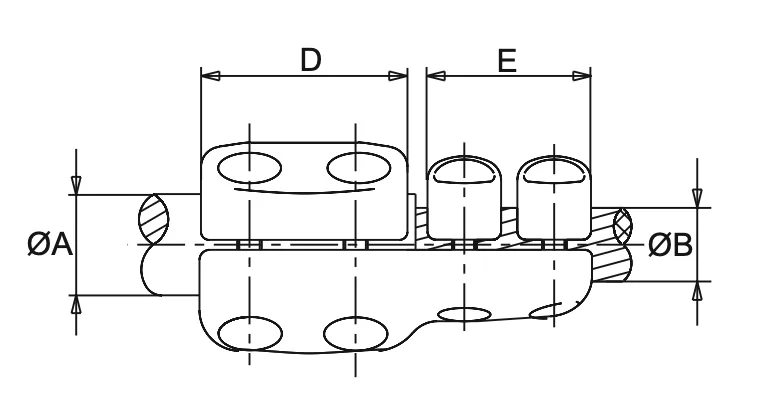

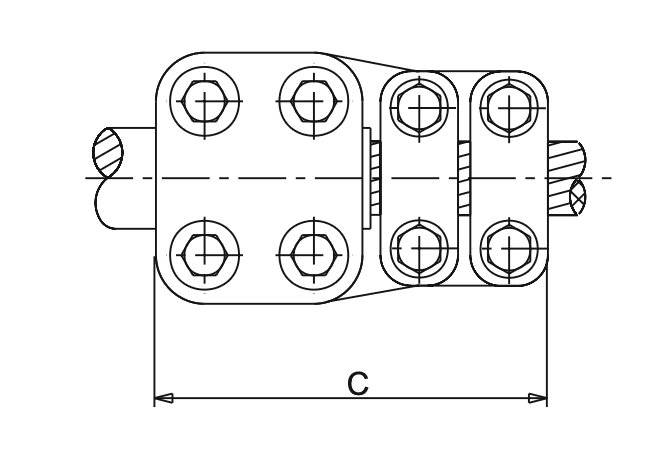

Technical Drawings

Type B

ΦA (mm)	ΦB Min. (mm)	ΦB Max. (mm)	C (mm)	D (mm)
30	27	30	90	138
30	31	32	90	138
30	33	35	90	138
30	36	39	90	138
30	40	43	90	138
40	27	30	90	138
40	31	32	90	138
40	33	35	90	138
40	36	39	90	138
40	40	43	90	138
50	27	30	100	138
50	31	32	100	138
50	33	35	100	138
50	36	39	100	138
50	40	43	100	138
60	27	30	100	138
60	31	32	100	138
60	33	35	100	138
60	36	39	100	138
60	40	43	100	138

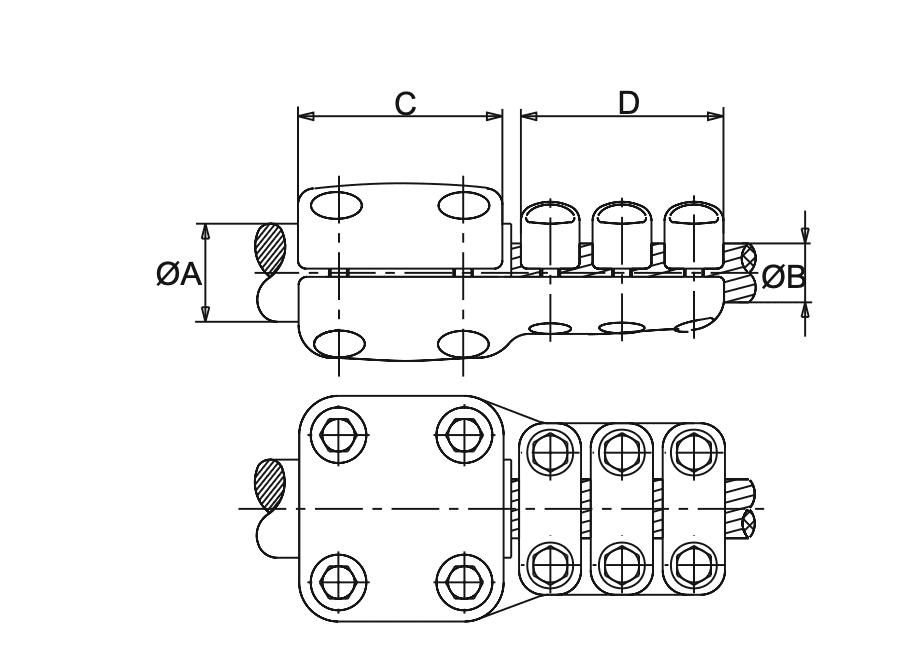

Technical Drawing
