Straight Connector for AI Conductor to AI Flatbar

Name: Straight Connector for AI Conductor to AI Flatbar
Brand: A-1 Electricals
Availability: InStock

Straight connector for connecting aluminium conductor to aluminium flatbar. Designed for substation busbar connections.

Material: Aluminium alloy

Finish: Natural or Electro Plated

ISO 9001:2015

Quality System

CE / RoHS

Compliant

IEC Tested

Certified

Technical Specifications

Material: Aluminium alloy

Finish: Natural or Electro Plated

Specifications

Amm Min. (mm²)	Amm Max. (mm²)	ΦB (mm)	C (mm)	D (mm)	E (mm)	F (mm)
110	145	50	50	85	15	145
110	145	60	60	85	15	155
110	145	80	80	85	15	175
110	145	100	100	85	15	195
110	145	125	125	85	15	220
160	180	50	50	85	15	145
160	180	60	60	85	15	155
160	180	80	80	85	15	175
160	180	100	100	85	15	195
160	180	125	125	85	15	220
190	280	50	50	98	15	158
190	280	60	60	98	15	168
190	280	80	80	98	15	188
190	280	100	100	98	15	208
190	280	125	125	98	15	233
290	380	60	60	98	15	168
290	380	80	80	98	15	188
290	380	100	100	98	15	208
290	380	125	125	98	15	233
450	545	80	80	107	15	197
450	545	100	100	107	15	217
450	545	125	125	107	15	242
590	635	80	80	107	15	197
590	635	100	100	107	15	217
590	635	125	125	107	15	242

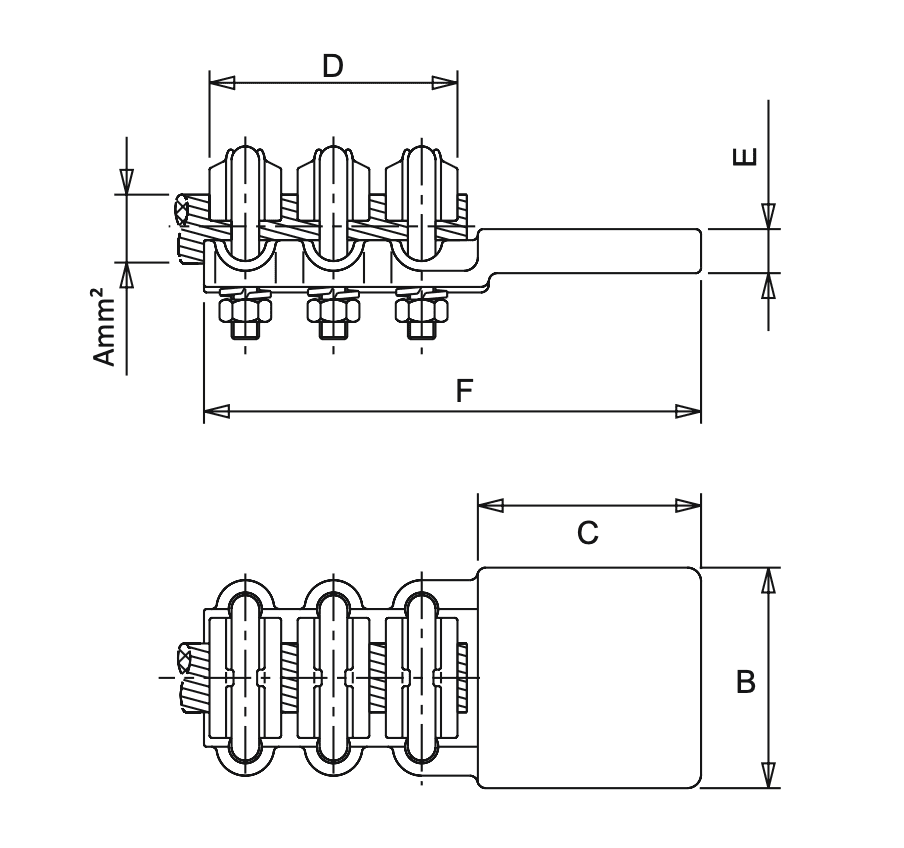

Technical Drawing
