Straight Connector Al Tube to Al Conductor

Name: Straight Connector Al Tube to Al Conductor
Brand: A-1 Electricals
Availability: InStock

Straight connector for aluminium tube to aluminium conductor in substation busbar applications.

Material: Al Alloy

Finish: Natural or Electro Tinned

ISO 9001:2015

Quality System

CE / RoHS

Compliant

IEC Tested

Certified

Technical Specifications

Material: Al Alloy

Finish: Natural or Electro Tinned

Specifications

ΦA (mm)	ΦB Min. (mm)	ΦB Max. (mm)	C (mm)	D (mm)	E (mm)
30	12	15	180	92	82
30	16	19	180	92	82
30	20	23	180	92	82
30	24	26	180	92	82
30	27	30	180	92	82
30	31	32	202	107	85
30	33	35	202	107	85
30	36	39	202	107	85
30	40	43	202	107	85
40	12	15	202	107	85
40	16	19	202	107	85
40	20	23	202	107	85
40	24	26	202	107	85
40	27	30	202	107	85
40	31	32	202	107	85
40	33	35	202	107	85
40	36	39	202	107	85
40	40	43	202	107	85
50	16	19	195	100	82
50	20	23	195	100	82
50	24	26	195	100	82
50	27	30	195	100	82
50	31	32	198	100	85
50	33	35	198	100	85
50	36	39	198	100	85
50	40	43	198	100	85
60	16	19	195	100	82
60	20	23	195	100	82
60	24	26	195	100	82
60	27	30	195	100	82
60	31	32	200	100	85
60	33	35	200	100	85
60	36	39	200	100	85
60	40	43	200	100	85
80	20	23	194	100	85
80	24	26	194	100	85
80	27	30	194	100	85
80	31	32	200	100	90
80	33	35	200	100	90
80	36	39	200	100	90
80	40	43	200	100	90
100	20	23	205	100	90
100	24	26	205	100	90
100	27	30	205	100	90
100	31	32	205	100	90
100	33	35	205	100	90
100	36	39	205	100	90
100	40	43	205	100	90
120	27	30	210	110	90
120	31	32	210	110	90
120	33	35	210	110	90
120	36	39	210	110	90
120	40	43	210	110	90
150	31	32	230	120	90
150	33	35	230	120	90
150	36	39	230	120	90
150	40	43	230	120	90

Notes

Single product; datasheet shows two side-by-side tables u2014 combined here in one list (ΦA 30u201360 mm, then ΦA 80u2013150 mm).

All dimensions are in mm. Standard tolerance applies.

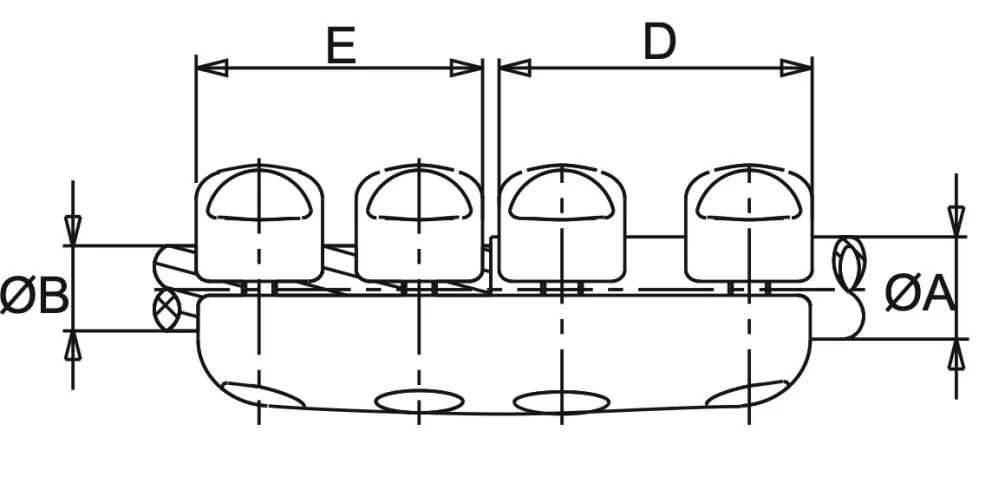

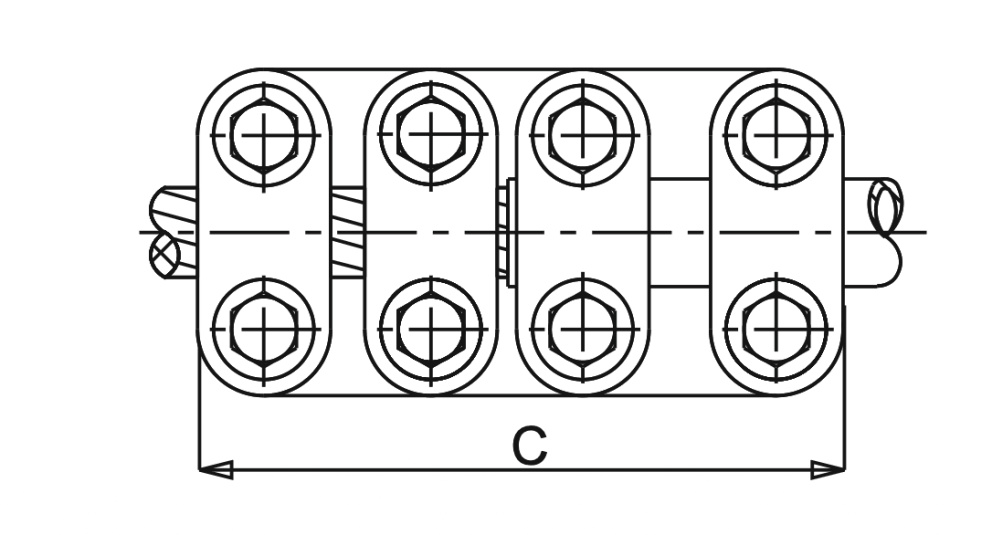

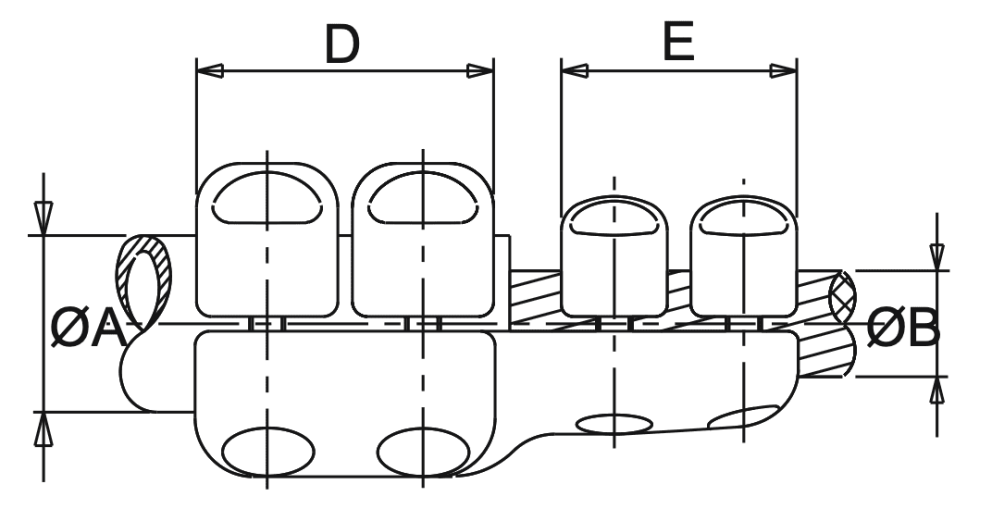

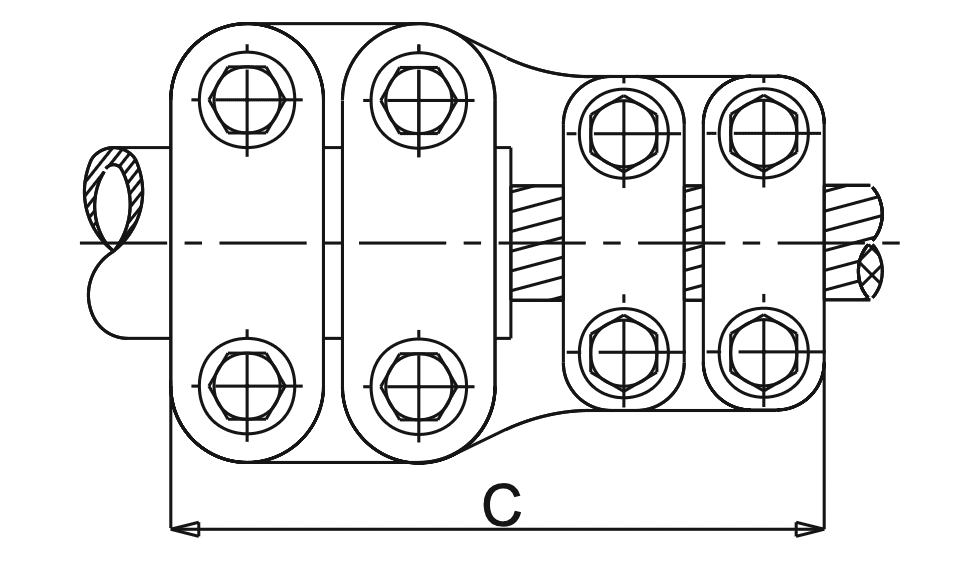

Technical Drawings
