L Connector Al Conductor to Flatbar

Name: L Connector Al Conductor to Flatbar
Brand: A-1 Electricals
Availability: InStock

L connector for connecting aluminium conductor to aluminium flatbar. Designed for substation busbar connections.

Material: Aluminium alloy

Finish: Natural or Electro Plated

ISO 9001:2015

Quality System

CE / RoHS

Compliant

IEC Tested

Certified

Technical Specifications

Material: Aluminium alloy

Finish: Natural or Electro Plated

Specifications

Amm Min. (mm²)	Amm Max. (mm²)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)
110	145	50	50	85	15	85
110	145	60	60	85	15	95
110	145	80	80	85	15	115
110	145	100	100	85	15	135
110	145	125	125	85	15	160
160	180	50	50	85	15	85
160	180	60	60	85	15	95
160	180	80	80	85	15	115
160	180	100	100	85	15	135
160	180	125	125	85	15	160
190	280	50	50	98	15	89
190	280	60	60	98	15	99
190	280	80	80	98	15	119
190	280	100	100	98	15	139
190	280	125	125	98	15	164
290	380	60	60	98	15	99
290	380	80	80	98	15	119
290	380	100	100	98	15	139
290	380	125	125	98	15	164
450	545	80	80	107	15	120
450	545	100	100	107	15	140
450	545	125	125	107	15	165
590	635	80	80	107	15	120
590	635	100	100	107	15	140
590	635	125	125	107	15	165

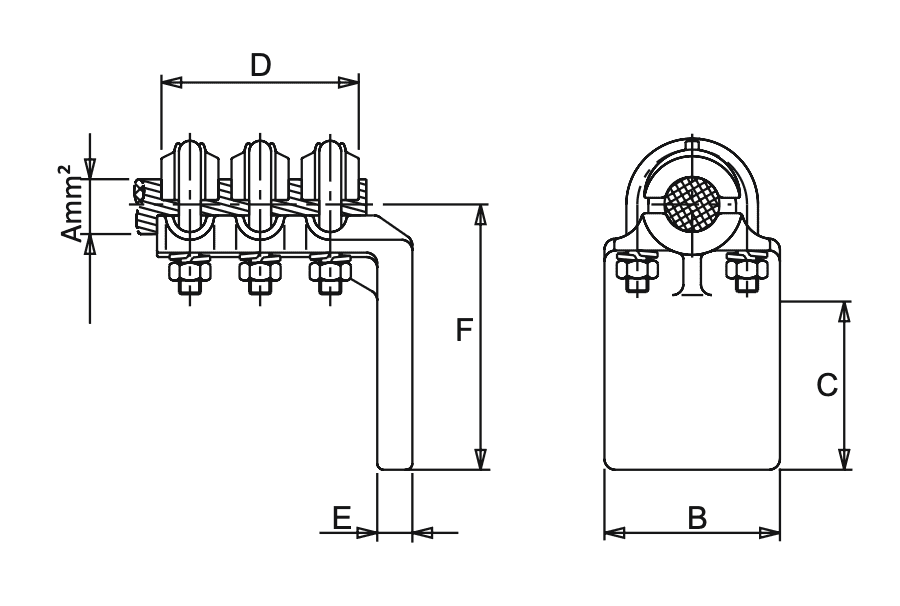

Technical Drawing
