Compression Connector with Chamfered Edges for MV Application (Aluminium)
DIN 46267 Part 2

Compression Cable Lugs & Connectors

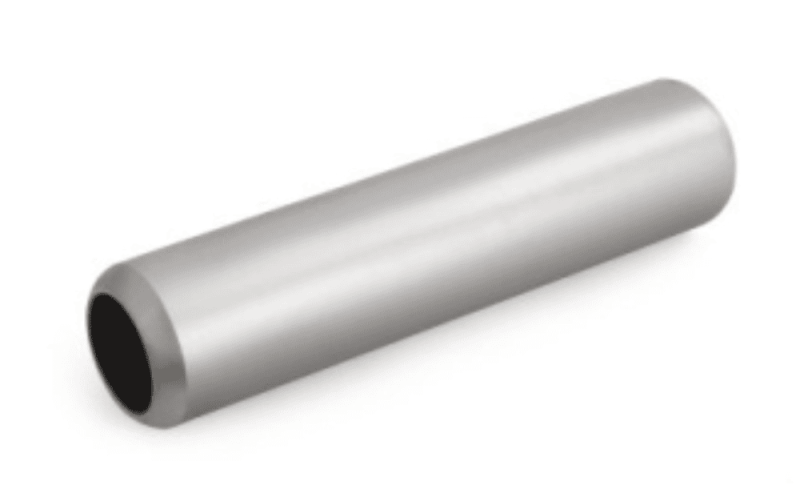

Compression Connector with Chamfered Edges for MV Application (Aluminium)

Aluminium compression connectors with chamfered edges for medium voltage applications. Tube dimensions to DIN 46267 Part 2, available in standard and barrier types. Manufactured from E-aluminium with natural or electro…

Material: E-Aluminium
Finish: Natural or Electro Tinned
Nominal range: 25–500 mm² (rm/sm); 35–300 mm² (se)

ISO 9001:2015

Quality System

CE / RoHS

Compliant

IEC Tested

Certified

Key Features

E-aluminium material
Natural or electro tinned finish
Tube dimension to DIN 46267 Part 2
Chamfered edges for MV application
Available in standard and barrier types

Technical Specifications

Material: E-Aluminium
Finish: Natural or Electro Tinned
Nominal range: 25–500 mm² (rm/sm); 35–300 mm² (se)

Applications

Medium voltage cable jointing
MV cable extension sleeves
Panel and distribution connections

Standard Type

Nom-X Section Area (rm/sm)* (mm²) Nom-X Section Area (se)** (mm²) d1 (mm) d3 (mm) l (mm) P/N Units/Pack
25 35 6.8 12.0 90.0 ALSILMV 25 10
35 50 8.0 14.0 90.0 ALSILMV 35 10
50 70 9.8 16.0 95.0 ALSILMV 50 10
70 95 11.2 18.5 105.0 ALSILMV 70 10
95 120 13.2 22.0 105.0 ALSILMV 95 10
120 150 14.7 23.0 105.0 ALSILMV 120 10
150 185 16.3 25.0 125.0 ALSILMV 150 10
185 240 18.3 28.5 125.0 ALSILMV 185 5
240 300 21.0 32.0 125.0 ALSILMV 240 5
300 - 23.3 34.0 125.0 ALSILMV 300 5
400 - 26.0 38.5 150.0 ALSILMV 400 1
500 - 29.0 44.0 150.0 ALSILMV 500 1

Notes

All dimensions are in mm. Standard tolerance applies.

* rm = Round conductor, multiwire; sm = Sector conductor, multiwire.

** se = Sector conductor, singlewire.

Technical Drawing

Compression Connector with Chamfered Edges for MV Application (Aluminium) Standard drawing

Barrier Type

Nom-X Section Area (rm/sm)* (mm²) Nom-X Section Area (se)** (mm²) d1 (mm) d3 (mm) l (mm) P/N Units/Pack
25 35 6.8 12.0 95.0 ALSILMVB 25 5
35 50 8.0 14.0 95.0 ALSILMVB 35 5
50 70 9.8 16.0 100.0 ALSILMVB 50 5
70 95 11.2 18.5 110.0 ALSILMVB 70 5
95 120 13.2 22.0 110.0 ALSILMVB 95 5
120 150 14.7 23.0 110.0 ALSILMVB 120 5
150 185 16.3 25.0 130.0 ALSILMVB 150 5
185 240 18.3 28.5 130.0 ALSILMVB 185 5
240 300 21.0 32.0 130.0 ALSILMVB 240 5
300 - 23.3 34.0 130.0 ALSILMVB 300 5
400 - 26.0 38.5 155.0 ALSILMVB 400 1
500 - 29.0 44.0 155.0 ALSILMVB 500 1

Notes

All dimensions are in mm. Standard tolerance applies.

* rm = Round conductor, multiwire; sm = Sector conductor, multiwire.

** se = Sector conductor, singlewire.

Technical Drawing

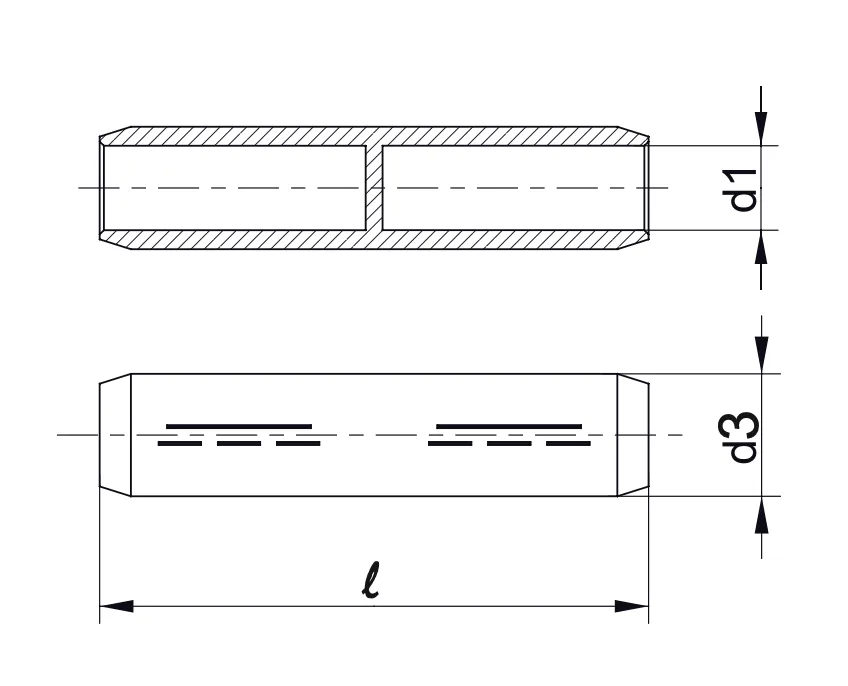

Compression Connector with Chamfered Edges for MV Application (Aluminium) Barrier Type drawing
